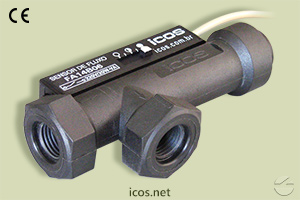

Sensor de Flujo FA14B06 adecuado para bajos flujos de aceite viscoso - 1/4"G
1 pz.
Descripción
El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

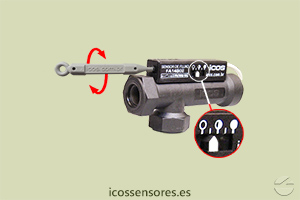

El sensor de flujo Eicos FA14B06 con conexión de 1/4"G es adecuado para un bajo caudal de aceites viscosos. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

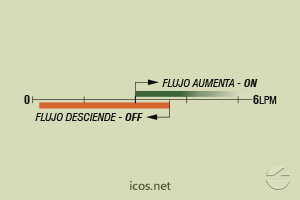

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.
Salida con cable de 1,50 metros.
Para aplicación en agua, consulte el modelo FA14B02.
Especificaciones Técnicas
- Material: PPA - Poliftalamida
- Área de pasaje interno: 8mm²
- Presión máxima de trabajo: 25bar
- Temperatura de trabajo: 0°C a 100°C | 140°C @1h
- Muelle: Acero Inoxidable AISI 304
- Peso: 125g
- Salida: On/Off
- Contacto: NA - SPST
- Conexión de salida: Cable 2 x 0,14mm² x 1,5m
- Grado de protección: IP66
- Montaje: Vertical con flujo ascendente
- Rosca de conexión: G 1/4" hembra (BSP - Paralelo)
- Junta: O’Ring - NBR (goma nitrílica)
- Garantía: 2 años
Tensiones de Conmutación
| Tensión de Trabajo | Potencia Máxima | Corriente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
- TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
- TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
DOCUMENTACIÓN TÉCNICA
- Folleto Técnico (PDF 284KB)
- Manual de Instalación (PDF 485KB)
Ejemplos de esquemas eléctricos
