Sensor de Flujo FC34B06-M12 adecuado para medios flujos de aceite viscoso- 3/4"G

Name: FC34B06-M12
Brand: Eicos
Price: 210.54 EUR
Availability: InStock

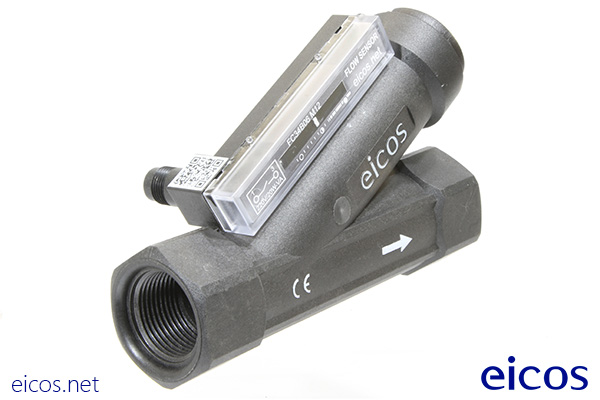

Sensor de flujo Eicos FC34B06-M12, adecuado para medios flujos de líquido

1 pz.

174,00 € pz.IVA no incluido

210,54 € pz.IVA incluido

CONSULTAR DESCUENTOS POR CANTIDAD

Añadir al Carrito

AJUSTABLE EN AGUA @ 25°C (LPM)
CONTACTO		min.	50%*
	ON	8,0	40,0
	OFF	5,0	30,0

AJUSTABLE EN ACEITE 68cSt @ 40°C (LPM)
CONTACTO		min.	50%*
	ON	4,0	36,0
	OFF	2,0	30,0

*Referencia a media escala.

Visión General

Imprimir Folleto Técnico (PDF 2,83MB)

Descripción

El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

El sensor de flujo Eicos FC34B06-M12 con conexión de 3/4"G es adecuado para medio caudal de aceites. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.

Salida eléctrica con plug M12 macho (2 pines).

Para aplicación en agua, consulte el modelo FC34B02-M12.

El producto contiene componentes magnéticos internos, lo que le hace sensible a la sedimentación y deposición de partículas de hierro, lo cual interfiere en su funcionamiento.

Se recomienda un análisis técnico y ensayos previos para su uso en líquidos con partículas sólidas y/o incrustantes y productos químicos. No se recomienda para agua industrial residual.

Especificaciones técnicas

Material	PPA - Poliftalamida
Área de pasaje interno	266mm²
Presión máxima de trabajo	25bar
Temperatura de trabajo	0ºC a 100ºC \| 140ºC @1h
Rosca de conexión	G 3/4" hembra (BSP-Paralelo)
Muelle	Inox AISI 302
Junta	O'Ring (NBR)
Conexión de salida	M12 macho, 2 pines (A-code)
Grado de protección	IP66
Contacto elétrico	Reed Switch 20W/VA
Garantía	2 años

Voltaje de funcionamiento

Tensión de Trabajo	Potencia máxima	Corriente máxima
110Vac	20VA	0,2A
220Vac	20VA	0,1A
5Vdc	2,5W	0,5A
12Vdc	5W	0,5A
24Vdc	10W	0,5A

24Vac: Utilizar con relé de interfase Schneider modelo RSLZVA1 o equivalente.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.

Montaje

Tenga cuidado con los esfuerzos EXCESIVOS a los que el sensor estará sometido en su instalación.

FLUJO

Dimensiones (mm) y peso

Ajuste de sensibilidad 315g Escala Conexíon de entrada Conexíon de salida dimensões

Sellado

O'Ring (NBR) para sellado
Parker cód. 2-120
(viene con el producto) vedação

Conexión típica a un contactor y conexión eléctrica

CONTACTOR AUXILIAR (mini contactor)
Considerar las distancias:

Conexión directa
a un sensor Utilizar resistor
22R 5W en serie Utilizar
tensión 24Vdc Distância ligação

Filtro
Supresor Esquema ligação contator

La instalación del filtro supresor de parásitos alarga la vida útil del contacto eléctrico del sensor.

No conectar nunca directamente a un motor, lámpara o cualquier carga superior de 20W.

Utilizar siempre un contactor o relé.

Conector M12 macho 2 pines Conector M12 hembra Sensor de Flujo 1-MR 3-AZ Esquema Plug M12

Características eléctricas	NA - SPST
Salida	Contacto ON/OFF
Grado de protección	IP66

Mantenimiento

Abrir el tapón, desmontar y limpiar con cepillo de nylon si hay incrustación;
Montar el sensor según el siguiente dibujo:

Tapón O'Ring Muelle Pistón Llave Allen 12mm Escala Cepillo Conector M12 Manutenção

Solución de problemas

DIAGNÓSTICO	ACCIÓN
1) El contacto eléctrico se queda cerrado SIN caudal.	Revisar si hay sobrecarga; Probar con el ohmímetro; Desmontar el tapón y comprobar que el pistón no está bloqueado.
2) Hay caudal y el contacto eléctrico queda siempre abierto.	Ajustar la sensibilidad; Revisar con un ohmimetro el contacto eléctrico; Posible sobrecarga que dañó el contacto eléctrico.
