Sensor de Flujo FG20B02 adecuado para altos flujos de agua - 2"G

Name: FG20B02
Brand: Eicos
Price: 977.68 EUR
Availability: InStock

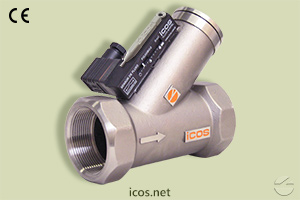

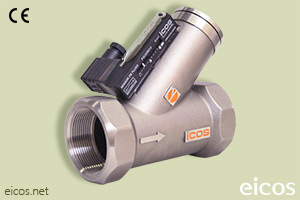

Sensor de flujo Eicos FG20B02, adecuado para altos flujos de líquido

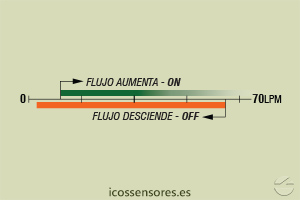

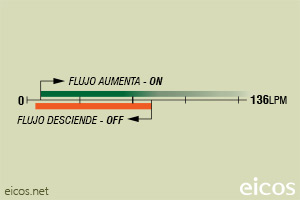

Escala de sensibilidad (EN AGUA) del sensor de flujo Eicos FG20B02

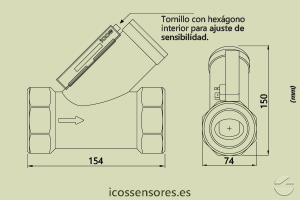

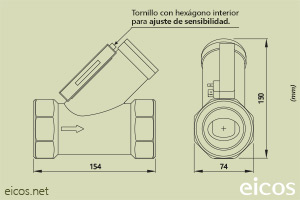

Dimensiones del sensor de flujo Eicos FG20B02

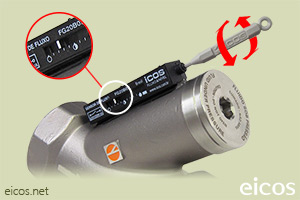

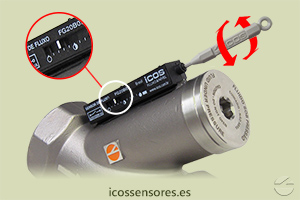

Ajuste de sensibilidad del sensor de flujo Eicos FG20B02

Producto descatalogado

Contacta nuestro sector comercial para comprobar la disponibilidad del producto en el stock.

Teléfono: 91 284 6917

Correo electrónico: eicosx@xeicosx.xcom

Visión General

Descripción

El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

El sensor de flujo Eicos FG20B02 con conexión de 2"G es adecuado para altos caudales de agua. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.

Salida eléctrica con conector DIN 43650 (incluido con el sensor).

Para aplicación en aceites, consulte el modelo FG20B04.

Especificaciones Técnicas

Material: Acero inoxidable 316 (Pistón PPA - Poliftalamida)
Área de pasaje interno: 1000mm²
Presión máxima de trabajo: 25bar
Temperatura de trabajo: 0°C a 100°C | 140°C @1h
Muelle: Acero Inoxidable AISI 302
Peso: 2,8Kg
Salida: On/Off
Contacto: NA - SPST
Conexión de salida: Conector DIN 43650 - B
Grado de protección: IP66
Montaje: Horizontal o vertical con flujo ascendente
Rosca de conexión: G 2" hembra (BSP - Paralelo)
Junta: O’Ring - NBR (goma nitrílica)
Garantía: 2 años

Tensiones de Conmutación

Tensión de Trabajo	Potencia Máxima	Corriente Máxima
110Vac	20VA	0,2A
220Vac	20VA	0,1A
5Vdc	2,5W	0,5A
12Vdc	5W	0,5A
24Vdc	10W	0,5A

TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
