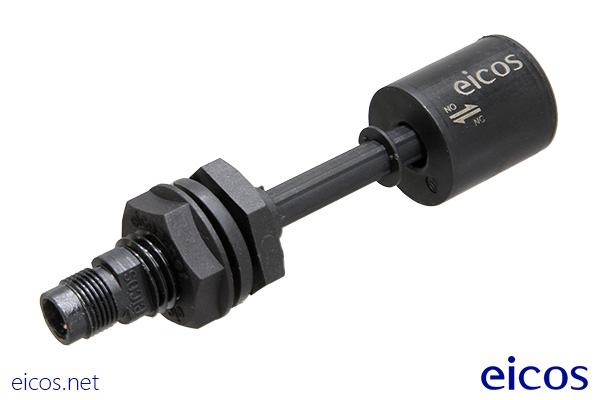

Sensor de Nivel LD81-M12 con varilla 80mm, conexión M12 y 1 punto de detección
1 pz.
Descripción
El movimiento del flotador magnético abre/cierra un contacto eléctrico.

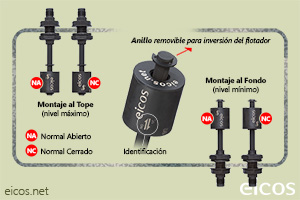

Varilla con longitud de 80mm, el sensor de nivel Eicos LD81-M12 detecta 1 punto de nivel de agua o líquidos al tope (nivel máximo) o al fondo (nivel mínimo) del depósito. Es ideal para temperaturas hasta 90°C.
El sensor indica mediante una señal ON/OFF cuando se ha alcanzado el nivel de líquido; su montaje es por el interior del depósito, por orifício de Ø16mm.
Salida electrica con conexión M12 macho (conector M12 hembra se vende por separado).
Especificaciones Técnicas
- Material: PPA - Poliftalamida (tuerca PA)
- Presión máxima de trabajo: 2bar
- Temperatura de trabajo: -10°C a 90°C
- Color: Negro
- Densidad min. del líquido (SG): 0,70
- Peso: 32g
- Salida: On/Off
- Contacto: NA/NC - SPST

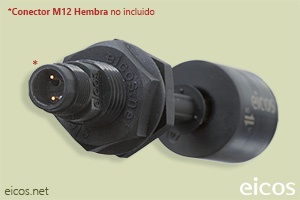

- Conexión de salida: Plug M12 macho (2 pines)

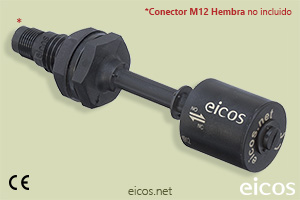

Conector M12 hembra NO incluido - Grado de protección: IP66

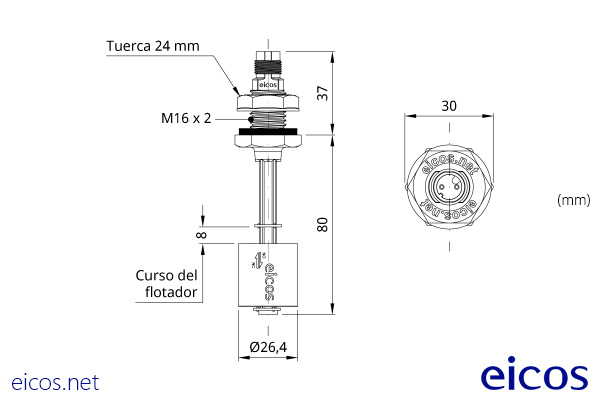

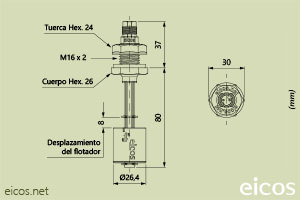

- Montaje: Vertical interna en orificio Ø16mm
- Junta: NBR (goma nitrílica)
- Espesor máximo de la pared: 9mm
- Garantía: 2 años
Tensiones de Conmutación
| Tensión de Trabajo | Potencia Máxima | Corriente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
- TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
- TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
DOCUMENTACIÓN TÉCNICA
- Folleto Técnico (PDF 348KB)
- Manual de Instalación (PDF 978KB)
Ejemplos de esquemas eléctricos
